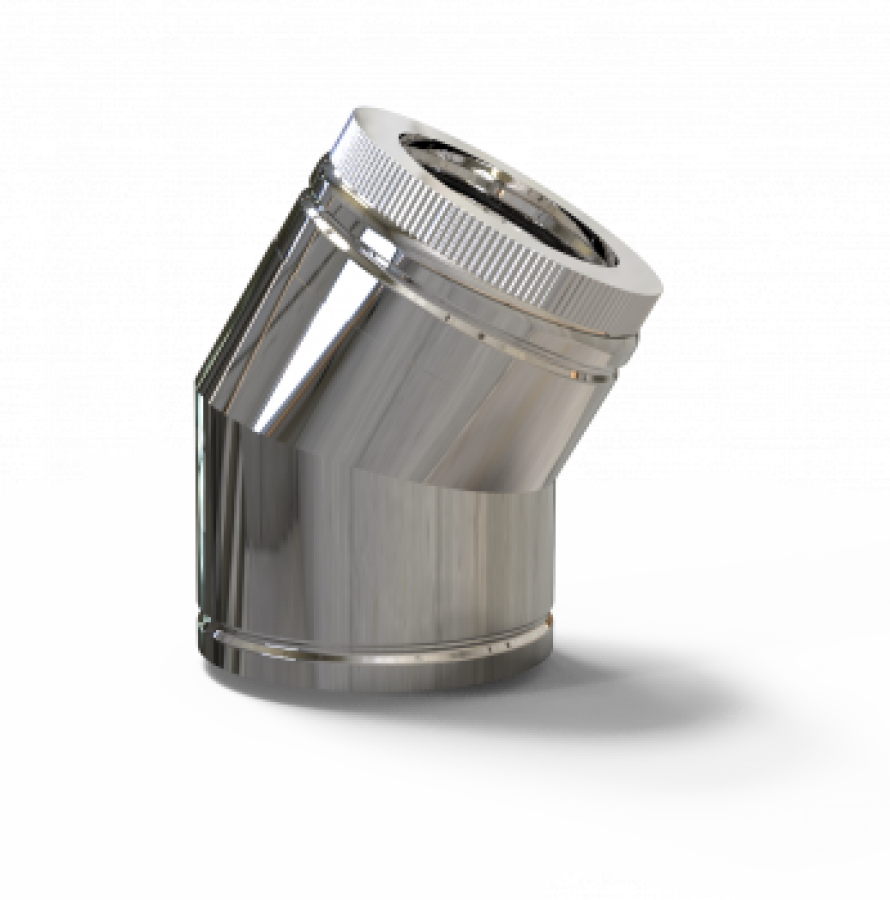

MG HOFMANN DW PLUS Bogen 2-teilig 30° – sanfte Richtungsänderung für doppelwandige Edelstahlschornsteine
Der MG HOFMANN DW PLUS Bogen 2-teilig 30° ist ein doppelwandiger Edelstahl-Rauchrohrbogen zur sanften Richtungsänderung in Edelstahlschornsteinanlagen. Mit seinem 30°-Winkel eignet er sich ideal, um Versprünge und Versätze in der Abgasführung elegant und strömungsgünstig auszugleichen.
Sanfte 30° Umlenkung
Ideal für kleine Versprünge, Versätze und eine strömungsgünstige Führung der Abgase im Schornsteinsystem.
Doppelwandig isoliert
Der DW-Aufbau mit Hochleistungsdämmung hält die Abgastemperatur stabil und unterstützt einen sicheren Anlagenbetrieb.
Robuste Edelstahlqualität
AISI 316L innen und AISI 304 außen sorgen für Korrosionsbeständigkeit, Stabilität und lange Lebensdauer.
3 Gründe, warum dieser 30°-Bogen die Abgasführung sauber löst
1) Sanfter 30°-Winkel für Versprünge und Versätze
Der 30°-Bogen ist ideal, wenn die Abgasführung nur leicht versetzt werden muss. Er gleicht bauliche Abweichungen elegant aus und unterstützt dabei eine möglichst strömungsgünstige Führung der Abgase.
- 30°-Winkel zur leichten Richtungsänderung des Abgasstroms
- Ideal für kleine Versprünge und Versätze
- Saubere Anpassung an bauliche Gegebenheiten
2) Isolierte DW-Bauweise für mehr Sicherheit
Der DW-Aufbau mit umlaufender Hochleistungsdämmung hält die Abgastemperatur im Inneren hoch, während die Außenwand thermisch entlastet wird. Dadurch eignet sich der Bogen für sichere Innen- und Außenmontagen.
- Doppelwandig isoliert für gute Wärmedämmung

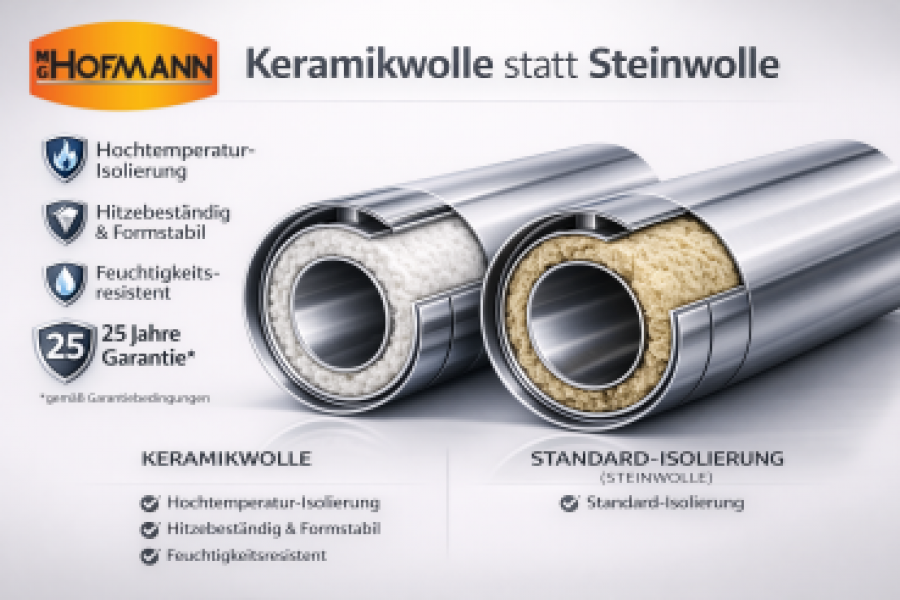

- Umlaufende Dämmung, z. B. Keramikwolle ca. 25 mm
- Geeignet für Fassadenkamine, Schächte und Sanierungen
3) Edelstahlqualität mit schneller Systemmontage

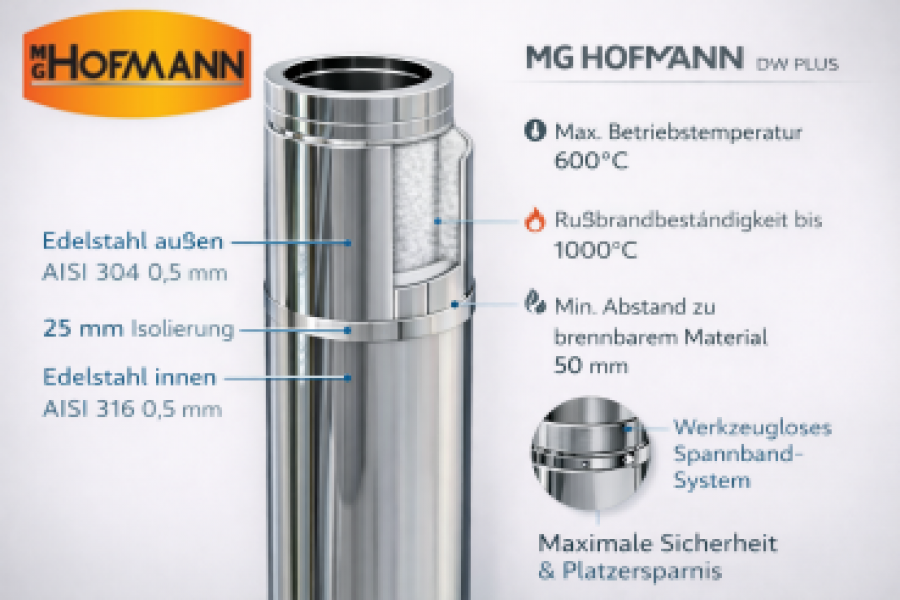

Innen- und Außenrohr bestehen aus korrosionsbeständigem Edelstahl. Das DW-Stecksystem mit Spannband ermöglicht eine schnelle Montage sowie dauerhaft dichte und fluchtende Verbindungen im MG HOFMANN DW PLUS-System.
- Innenrohr AISI 316L, ca. 0,5 mm Materialstärke
- Außenmantel AISI 304, ca. 0,5 mm Materialstärke
- DW-Stecksystem mit Spannband für dichte Verbindungen
Tipp: Bei Versätzen werden häufig zwei Bögen kombiniert, um die Abgasführung wieder in die gewünschte Achse zu bringen. Prüfen Sie vor der Montage Durchmesser, Versatzmaß und Systemkompatibilität.
Technische Daten – Bogen 2-teilig 30°
| Merkmal | Spezifikation |
|---|---|
| Produktart | 2-teiliger 30°-Bogen, doppelwandig (DW) |
| System | MG HOFMANN DW PLUS Edelstahlschornstein |
| Innenrohr | Edelstahl AISI 316L, ca. 0,5 mm |
| Außenmantel | Edelstahl AISI 304, ca. 0,5 mm |
| Isolierung | Umlaufende Dämmung, z. B. Keramikwolle ca. 25 mm |
| Winkel | 30° zur leichten Richtungsänderung des Abgasstroms |
| Verbindung | DW-Stecksystem mit Spannband, kompatibel mit allen MG HOFMANN DW PLUS-Elementen |
| Brennstoffe | Gas, Öl und Festbrennstoffe, z. B. Holz, Pellets, Kohle |
| Montage | Innen- und Außenmontage, geeignet für Fassadenkamine, Schächte und Sanierungen |
| Besonderheit | Sanfte Richtungsänderung für kleine Versprünge und optimierte Strömungsverhältnisse |
Hinweis: Auslegung, Versatzmaß, Befestigung, Abstände zu brennbaren Bauteilen und Normkonformität erfolgen gemäß geltenden Vorschriften sowie den Vorgaben von Schornsteinfeger/Fachbetrieb und den produktbezogenen Systemdaten.
Typische Anwendungen
- Sanfte Richtungsänderung in doppelwandigen Edelstahlschornsteinen
- Ausgleich von Versprüngen und Versätzen in der Abgasführung
- Montage bei Fassadenkaminen, Schächten und Sanierungen
- Kombination mit Längenelementen, T-Elementen und weiteren MG HOFMANN DW PLUS-Komponenten
Qualität & 25 Jahre Garantie
Der MG HOFMANN DW PLUS Bogen 2-teilig 30° ist Teil eines vollständig abgestimmten Edelstahlschornstein-Systems und steht für Sicherheit, Effizienz und lange Lebensdauer.
Auf dieses MG HOFMANN DW PLUS Bauteil gewähren wir 25 Jahre Garantie im Rahmen der Garantiebedingungen.
FAQ – kurz beantwortet
Wofür wird der 30°-Bogen eingesetzt?
Er wird zur leichten Richtungsänderung der Abgasführung eingesetzt, insbesondere zum Ausgleich kleiner Versprünge und Versätze.
Was bedeutet 2-teilig bei diesem Bogen?
Der Bogen besteht aus zwei aufeinander abgestimmten Segmenten und ist als doppelwandiges DW-Bauteil für das MG HOFMANN DW PLUS-System ausgeführt.
Ist der Bogen für Außenmontage geeignet?
Ja, durch den doppelwandig isolierten Aufbau und Edelstahl AISI 316L innen sowie AISI 304 außen eignet sich der Bogen für Innen- und Außenmontage.
Für welche Brennstoffe ist der 30°-Bogen geeignet?
Der Bogen ist für Gas, Öl und Festbrennstoffe wie Holz, Pellets oder Kohle geeignet, sofern die gesamte Anlage entsprechend ausgelegt ist.
Technische Beratung & Planung
Unser Fachteam unterstützt Sie bei der Auswahl der passenden MG HOFMANN DW PLUS Komponenten, bei der Planung von Versätzen, bei der Abstimmung von Bogenkombinationen und bei allen Fragen rund um Montage, Abgasführung und Systemauslegung.
