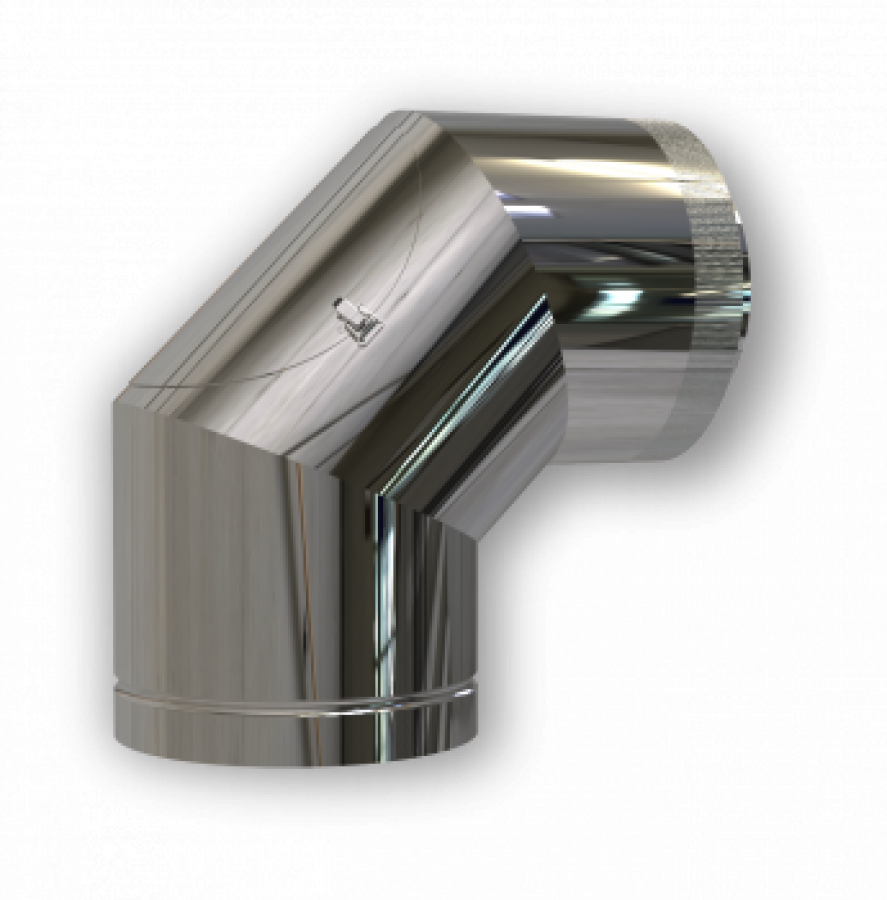

MG HOFMANN DW PLUS Bogen 90° mit Reinigungsöffnung – Richtungsänderung und Wartungszugang in einem Bauteil
Der MG HOFMANN DW PLUS Bogen 90° mit Reinigungsöffnung ist ein doppelwandiger Edelstahl-Rauchrohrbogen zur sicheren Richtungsänderung und gleichzeitigen Reinigung des Abgassystems. Der integrierte Revisionsdeckel ermöglicht einen schnellen Zugang zur Abgasstrecke, sodass Ruß und Ablagerungen bequem entfernt werden können – ohne Demontage der Rohrleitung.
Richtungsänderung um 90°
Der Bogen ermöglicht eine sichere Umlenkung der Abgasführung und bleibt vollständig kompatibel mit dem MG HOFMANN DW PLUS-System.
Reinigung ohne Demontage
Der verschließbare Revisionsdeckel bietet schnellen Zugang zur Abgasstrecke für Wartung, Reinigung und Inspektion.
Doppelwandig isoliert
Der DW-Aufbau mit Hochleistungsdämmung hält die Abgastemperatur stabil und unterstützt einen sicheren Anlagenbetrieb.
3 Gründe, warum dieser 90°-Bogen die Anlage servicefreundlicher macht
1) Saubere Richtungsänderung im DW-System
Der 90°-Bogen ermöglicht eine präzise Umlenkung des Abgasstroms. Dadurch lässt sich die Abgasführung flexibel an bauliche Gegebenheiten anpassen – im Innenbereich, im Schacht oder bei Außenanlagen.
- 90°-Winkel zur Richtungsänderung des Abgasstroms
- Kompatibel mit allen MG HOFMANN DW PLUS-Elementen
- Geeignet für Neubau, Sanierung und Fassadenkamine
2) Integrierte Reinigungsöffnung für schnelle Inspektion
Die Reinigungsöffnung im Bogenbereich ermöglicht eine einfache Wartung der Abgasstrecke. Ruß und Ablagerungen können bequem entfernt werden, ohne die Rohrleitung zu demontieren.
- Verschließbarer Revisionsdeckel im Bogenbereich
- Schneller Zugang für Schornsteinreinigung und Wartung
- Servicefreundliche Lösung für dauerhaft sicheren Betrieb
3) Isolierte Edelstahlkonstruktion für Sicherheit und Lebensdauer

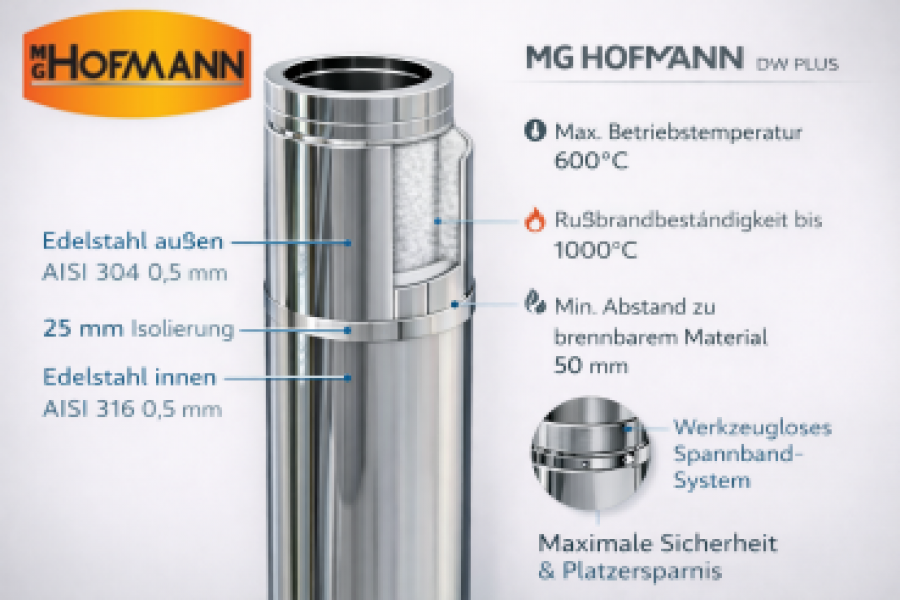

Dank doppelwandigem Aufbau mit Hochleistungsdämmung bleibt die Abgastemperatur im Inneren stabil, während die Außenwand thermisch entlastet wird. Edelstahl AISI 316L innen und AISI 304 außen sorgen für hohe Korrosionsbeständigkeit.
- Innenrohr AISI 316L, ca. 0,5 mm Materialstärke
- Außenmantel AISI 304, ca. 0,5 mm Materialstärke

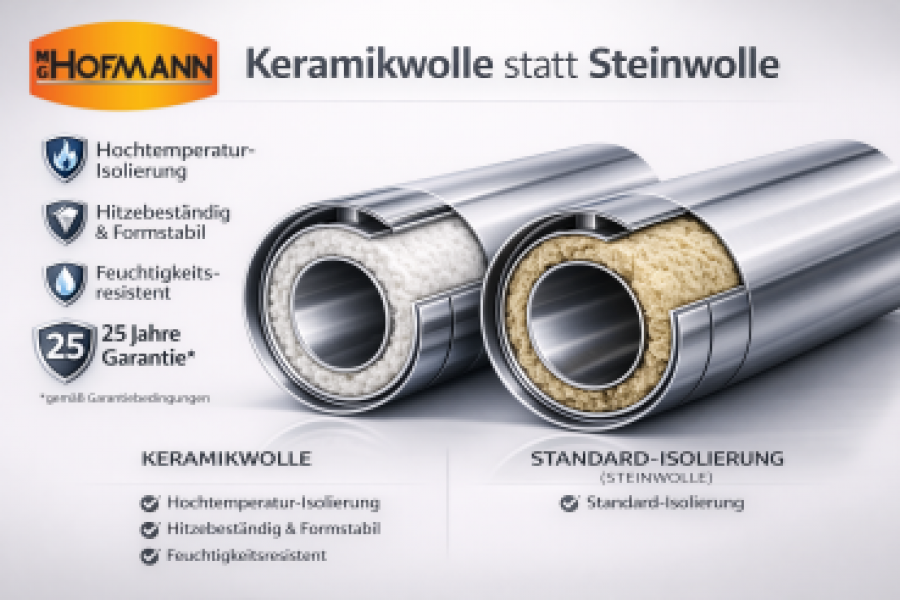

- Umlaufende Hochleistungsdämmung, z. B. Keramikwolle ca. 25 mm
Tipp: Der 90°-Bogen sollte so positioniert werden, dass die Reinigungsöffnung gut erreichbar bleibt. Das erleichtert Wartung, Schornsteinreinigung und regelmäßige Kontrolle der Abgasstrecke.
Technische Daten – Bogen 90° mit Reinigungsöffnung
| Merkmal | Spezifikation |
|---|---|
| Produktart | 90°-Bogen mit Reinigungsöffnung, doppelwandig (DW) |
| System | MG HOFMANN DW PLUS Edelstahlschornstein |
| Innenrohr | Edelstahl AISI 316L, Materialstärke ca. 0,5 mm |
| Außenmantel | Edelstahl AISI 304, Materialstärke ca. 0,5 mm |
| Isolierung | Umlaufende Hochleistungsdämmung, z. B. Keramikwolle ca. 25 mm |
| Winkel | 90° zur Richtungsänderung des Abgasstroms |
| Reinigungsöffnung | Verschließbarer Revisionsdeckel im Bogenbereich |
| Verbindung | DW-Stecksystem mit Spannband, kompatibel mit MG HOFMANN DW PLUS-Elementen |
| Brennstoffe | Gas, Öl und Festbrennstoffe, z. B. Holz, Pellets, Kohle |
| Einsatzbereich | Innen- und Außenanlagen, Neubau und Sanierung |
| Sicherheit | Dichte Verbindungen, isolierte Bauweise und erleichterte Wartung für dauerhaft sicheren Betrieb |
Hinweis: Auslegung, Positionierung, Reinigungszugang, Abstände zu brennbaren Bauteilen und Normkonformität erfolgen gemäß geltenden Vorschriften sowie den Vorgaben von Schornsteinfeger/Fachbetrieb und den produktbezogenen Systemdaten.
Typische Anwendungen
- Richtungsänderung und Reinigungspunkt in doppelwandigen Edelstahlschornsteinen
- Revisionsstelle für Kamin- und Heizungsanlagen mit regelmäßiger Schornsteinreinigung
- Kombination mit Längenelementen, T-Elementen und Grundplatten des MG HOFMANN DW PLUS-Systems
- Geeignet für Innen- und Außenanlagen, Fassadenkamine, Schächte und Sanierungen
Qualität & 25 Jahre Garantie
Der MG HOFMANN DW PLUS Bogen 90° mit Reinigungsöffnung vereint Richtungsänderung und Wartungszugang in einem Bauteil und ist damit eine besonders servicefreundliche Lösung für moderne Edelstahlschornsteine.
Auf dieses MG HOFMANN DW PLUS Bauteil gewähren wir 25 Jahre Garantie im Rahmen der Garantiebedingungen.
FAQ – kurz beantwortet
Wofür wird der 90°-Bogen mit Reinigungsöffnung eingesetzt?
Er wird zur Richtungsänderung der Abgasführung eingesetzt und bietet gleichzeitig einen Revisionszugang zur Reinigung und Inspektion der Abgasstrecke.
Kann die Abgasstrecke ohne Demontage gereinigt werden?
Ja, der integrierte Revisionsdeckel ermöglicht den Zugang zur Abgasstrecke, sodass Ruß und Ablagerungen bequem entfernt werden können.
Ist der Bogen für Außenmontage geeignet?
Ja, durch Edelstahl AISI 316L innen, AISI 304 außen und die doppelwandig isolierte Bauweise ist der Bogen für Innen- und Außenanlagen geeignet.
Zu welchen Brennstoffen passt der 90°-Bogen?
Der Bogen ist für Gas, Öl und Festbrennstoffe wie Holz, Pellets oder Kohle geeignet, sofern die Gesamtanlage entsprechend ausgelegt ist.
Technische Beratung & Planung
Unser Fachteam unterstützt Sie bei der Auswahl der passenden MG HOFMANN DW PLUS Komponenten, bei der Planung der Abgasführung und bei allen Fragen rund um Reinigungszugang, Richtungsänderung, Montage und Systemauslegung.
