MG HOFMANN DW PLUS Längenelement mit Trägerplatte – die sichere Zwischenauflagerung für hohe Anlagen
Wenn ein doppelwandiger Edelstahlschornstein über mehrere Meter geführt wird, entscheidet die Statik über Sicherheit und Langlebigkeit. Dieses Bauteil kombiniert ein doppelwandiges Längenelement mit einer integrierten Trägerplatte zur Auflagerung auf einer Konsolenplatte – für zuverlässige Lastabtragung bei hohen oder komplexen Anlagenführungen.
Lastabtragung dort, wo sie zählt
Die integrierte Trägerplatte schafft ein definiertes Auflager – für statisch saubere Zwischenstützen bei hohen Anlagen.
DW-Aufbau für sicheren Betrieb
Doppelwandig isoliert – für reduzierte Außenwandtemperaturen und sichere Integration in anspruchsvolle Einbausituationen.
Schnelle Montage im System
Passgenaue Steckverbindungen + Spannband – entwickelt für fluchtende Übergänge und eine saubere Montage im DW PLUS-System.
3 Gründe, warum dieses Bauteil in der Praxis unverzichtbar ist
1) Zwischenstütze für saubere Statik
Bei langen vertikalen Schornsteinzügen entstehen relevante Eigenlasten. Das Längenelement mit Trägerplatte schafft ein definiertes Auflager, um Lasten kontrolliert über Konsolenplatte/Rahmen in die Tragstruktur einzuleiten.
- Trägerplatte integriert – für sichere Auflagerung auf Konsolenplatte
- Unterstützt eine statisch zuverlässige Anlagenführung bei großen Höhen
- Reduziert Belastung sensibler Bereiche durch definierte Zwischenpunkte
2) Edelstahlkonstruktion für lange Lebensdauer
Als tragendes Zwischenbauteil muss die Komponente sowohl mechanisch stabil als auch dauerhaft korrosionsbeständig sein. Genau dafür ist die DW PLUS Materialauswahl ausgelegt.
- Innen/außen Edelstahl – hitzebeständig, witterungsstark
- Robuste Trägerplatte für dauerhafte Auflagerung
- Systemfertigung für präzise, dichte Übergänge
3) Sicherheit durch isolierte DW-Bauweise
Auch bei Zwischenstützen gilt: isolierte Komponenten unterstützen einen sicheren Anlagenbetrieb und helfen, Außenwandtemperaturen zu reduzieren – besonders wichtig bei Einbausituationen mit Anforderungen an den Brandschutz.
- Doppelwandig aufgebaut (DW) mit umlaufender Dämmung
- Unterstützt eine platzsparende Umsetzung (Abstände beachten)
- Ideal für Innen- und Außeninstallationen (projekt-/systemabhängig)
Tipp: Zwischenstützen sollten so positioniert werden, dass Lasten sauber in Konsole/Rahmen eingeleitet werden und Montagepunkte gut zugänglich bleiben. Die konkrete Auslegung erfolgt projektbezogen nach Vorgaben von Fachbetrieb/Statik und Schornsteinfeger.
Technische Daten – Längenelement mit Trägerplatte (DW)
| Merkmal | Spezifikation |
|---|---|

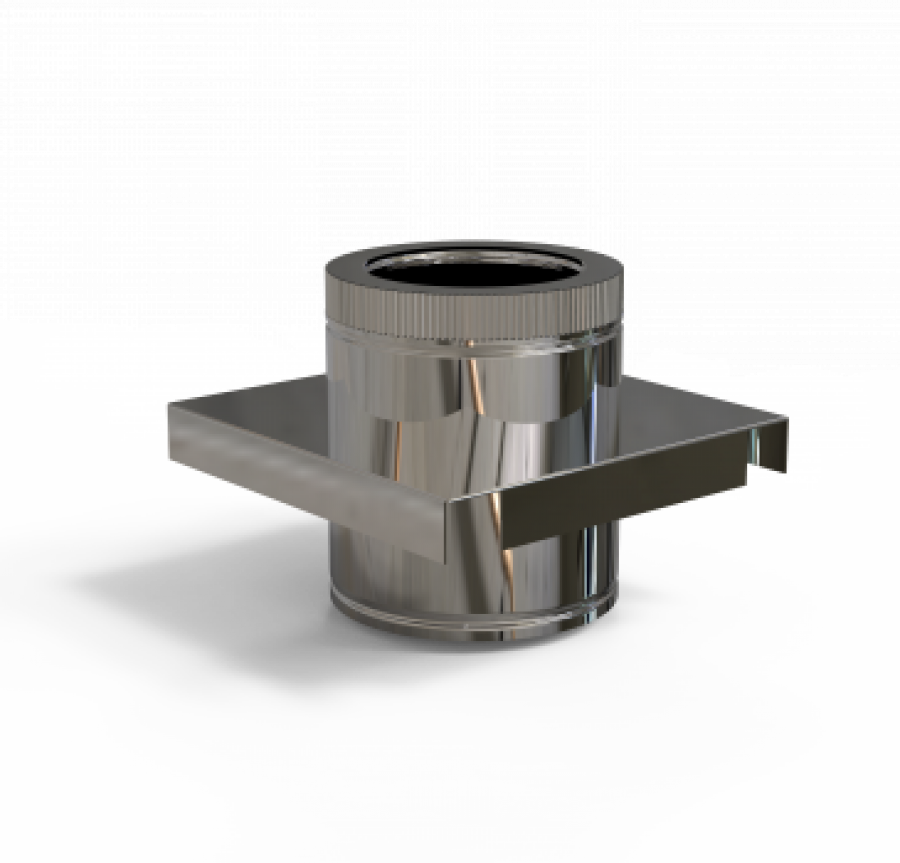

| Produktart | Doppelwandiges Längenelement mit integrierter Trägerplatte (Zwischenstütze) |
| System | MG HOFMANN DW PLUS Metallschornsteinsystem |
| Innenrohr | Edelstahl (z. B. AISI 316L, systembezogen) |
| Außenmantel | Edelstahl (z. B. AISI 304, systembezogen) |

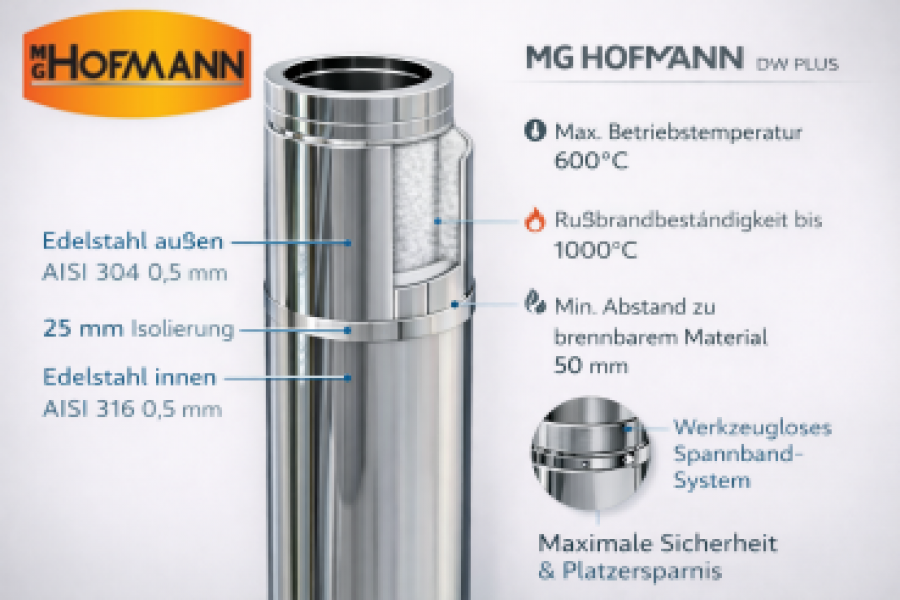

| Isolierung | Umlaufende Hochleistungsdämmung (z. B. Keramikwolle, ca. 25 mm, systembezogen) |
| Trägerplatte | Massive Edelstahlplatte zur Befestigung/Auflagerung auf Konsolenplatte oder Stahlrahmen |
| Verbindung | DW-Stecksystem mit Spannband, kompatibel mit DW PLUS-Elementen |
| Einsatzbereich | Zwischenauflager bei langen vertikalen Schornsteinzügen |
| Geeignete Brennstoffe | Gas, Öl, Festbrennstoffe (z. B. Holz, Pellets, Kohle) |
Hinweis: Die konkrete Positionierung und statische Auslegung von Zwischenstützen erfolgt gemäß Vorschriften sowie den Vorgaben von Fachbetrieb/Statik und Schornsteinfeger.
Typische Anwendungen
- Zwischenstütze bei hohen Außenkaminanlagen an der Fassade
- Abstützung von DW-Schornsteinen in Schächten oder über mehrere Geschosse
- Einsatz in gewerblichen und industriellen Abgasanlagen mit großen Bauhöhen
Qualität & 25 Jahre Garantie
Als Teil eines abgestimmten DW PLUS-Systems bietet dieses Bauteil eine zuverlässige Traglösung für anspruchsvolle Schornsteinprojekte – entwickelt für dauerhaft saubere Anlagenstatik und robuste Montagepraxis.
Auf das MG HOFMANN DW PLUS Längenelement mit Trägerplatte gewähren wir 25 Jahre Garantie auf die Edelstahlkomponenten im Rahmen der Garantiebedingungen (Details/Umfang/Ausnahmen gemäß Garantietext).
Technische Beratung & Planung
Unser MG HOFMANN Fachteam unterstützt Sie bei der Planung und Auslegung von Zwischenstützen, Konsolenplatten und DW-Schornsteinanlagen, damit Ihr System dauerhaft sicher, praxistauglich und normgerecht umgesetzt werden kann.
