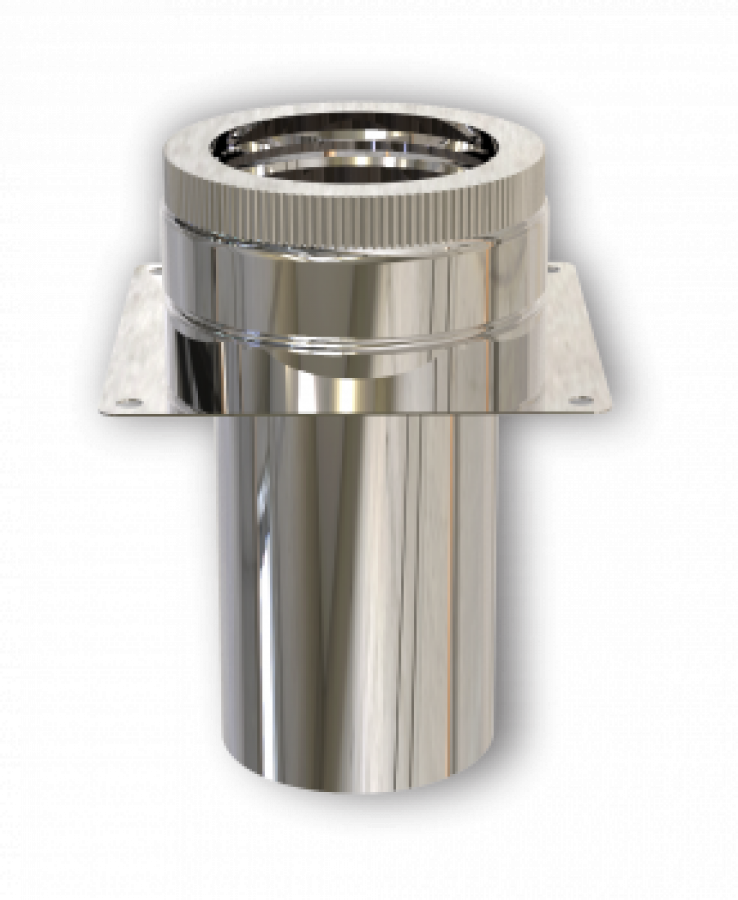

MG HOFMANN DW PLUS Überleitung reduziert 330 mm mit Bodenplatte – sicherer SW-DW Übergang mit Durchmesseranpassung
Die MG HOFMANN DW PLUS Überleitung reduziert 330 mm mit Bodenplatte ist ein spezielles Anschlussbauteil zur Übergabe von einwandigen Rauchrohren (SW) auf doppelwandige Edelstahlschornsteine (DW), wenn der Gerätestutzen einen leicht abweichenden Durchmesser besitzt. Durch die integrierte Reduktion von bis zu 20 mm können unterschiedliche Nennweiten normgerecht und sicher verbunden werden.
Durchmesser sicher ausgleichen
Die integrierte Reduktion gleicht abweichende Nennweiten bis ca. 20 mm aus und ermöglicht einen sauberen Anschluss an das DW-System.
SW-DW Übergang mit Bodenplatte
Das Bauteil verbindet einwandige Rauchrohre mit doppelwandigen Edelstahlschornsteinen und schafft eine tragfähige Montagebasis.
Robust für Außenkamine
Hochwertiger Edelstahl macht die Überleitung langlebig, hitzefest, korrosionsbeständig und witterungsbeständig.
3 Gründe, warum diese reduzierte Überleitung die Montage erleichtert
1) Reduktion für abweichende Gerätestutzen
Wenn der Gerätestutzen einen leicht abweichenden Durchmesser besitzt, sorgt die reduzierte Überleitung für eine sichere Verbindung. Die integrierte Reduktion ermöglicht eine Durchmesseranpassung um bis zu ca. 20 mm, systemabhängig.
- Ausgleich von Durchmesserunterschieden bis ca. 20 mm
- Geeignet für Kaminofen- oder Kesselanschlüsse mit kleinerem Durchmesser
- Dichte und korrekte Strömungsführung zwischen SW und DW
2) Bodenplatte für sichere Lastabtragung
Die stabile Edelstahl-Bodenplatte dient als tragfähige Basis für Kaminerhöhungen, Außenkamine und nachgerüstete Edelstahlschornsteine. Sie ermöglicht eine sichere Befestigung auf Fundament oder Konsolrahmen.
- Bodenplatte zur Befestigung auf Fundament oder Konsolrahmen
- Sichere Lastabtragung bei Kaminerhöhungen
- Stabile Verbindung der Systemkomponenten
3) Edelstahlkonstruktion für lange Lebensdauer
Das Bauteil besteht aus hochwertigem, rostfreiem Edelstahl und ist dadurch korrosionsbeständig, hitzefest und witterungsbeständig. Damit ist die reduzierte Überleitung ideal für Außenkamine und dauerhafte Systemerweiterungen geeignet.
- Rostfreier Edelstahl, z. B. AISI 304 / 316, systembezogen
- Witterungsbeständig bei Außenmontage
- Passgenaue Steckverbindungen ohne aufwendige Nacharbeit
Tipp: Prüfen Sie vor der Montage den Gerätestutzen, den gewünschten DW-Systemdurchmesser und die zulässige Reduktion. Die konkrete Ausführung sollte mit Schornsteinfeger oder Fachbetrieb abgestimmt werden.
Technische Daten – Überleitung reduziert 330 mm mit Bodenplatte
| Merkmal | Spezifikation |
|---|---|
| Produktart | Reduzierte Überleitung SW-DW mit Bodenplatte |
| Länge | Ca. 330 mm |
| System | MG HOFMANN DW PLUS doppelwandiges Edelstahlschornsteinsystem |
| Material | Hochwertiger, rostfreier Edelstahl, z. B. AISI 304 / 316 |
| Reduktion | Durchmesseranpassung um bis zu ca. 20 mm, systemabhängig |
| Funktion | Übergang von einwandigem Rauchrohr (SW) auf doppelwandiges Abgassystem (DW) |
| Bodenplatte | Zur Befestigung auf Fundament oder Konsolrahmen, sichere Lastabtragung |
| Einsatzbereich | Außenkamine, Kaminerhöhungen, Nachrüstung von Edelstahlschornsteinen |
| Brennstoffe | Gas, Öl und Festbrennstoffe, z. B. Holz, Pellets, Kohle |
| Sicherheit | Dichte Übergänge, korrekte Strömungsführung und stabile Verbindung der Systemkomponenten |
Hinweis: Auslegung, Reduktionsmaß, Befestigung, Statik, Systemdurchmesser und Normkonformität erfolgen gemäß geltenden Vorschriften sowie den Vorgaben von Schornsteinfeger/Fachbetrieb und den produktbezogenen Systemdaten.
Typische Anwendungen
- Übergang von Kaminofen- oder Kesselanschluss mit kleinerem Durchmesser auf DW-Schornstein
- Montage einer Kaminerhöhung bei bestehenden Dach- oder Wanddurchführungen
- Anpassung der Kaminhöhe und des Systems bei Sanierung und Modernisierung
- Nachrüstung von doppelwandigen Edelstahlschornsteinen bei bestehenden Anlagen
Qualität & 25 Jahre Garantie
Die MG HOFMANN DW PLUS Überleitung reduziert 330 mm mit Bodenplatte ist Teil eines vollständig abgestimmten Edelstahlschornstein-Systems und bietet einen sicheren Übergang, eine stabile Basis und eine lange Lebensdauer Ihrer Kaminanlage.
Auf dieses MG HOFMANN DW PLUS Bauteil gewähren wir 25 Jahre Garantie im Rahmen der Garantiebedingungen.
FAQ – kurz beantwortet
Wofür wird die reduzierte Überleitung eingesetzt?
Sie wird eingesetzt, wenn ein einwandiges Rauchrohr auf ein doppelwandiges Edelstahlschornsteinsystem überführt werden soll und der Gerätestutzen einen leicht abweichenden Durchmesser besitzt.
Wie groß ist die mögliche Reduktion?
Die Überleitung ermöglicht eine Durchmesseranpassung um bis zu ca. 20 mm. Das genaue Maß ist systemabhängig und sollte vor der Montage geprüft werden.
Welche Funktion hat die Bodenplatte?
Die Bodenplatte dient als tragfähige Montagebasis und sorgt für eine sichere Befestigung sowie Lastabtragung bei Kaminerhöhungen und Außenkaminen.
Ist das Bauteil für den Außenbereich geeignet?
Ja, durch den hochwertigen Edelstahl ist das Bauteil korrosionsbeständig, witterungsbeständig und für dauerhafte Außenmontage geeignet.
Technische Beratung & Planung
Unser Fachteam unterstützt Sie bei der Auswahl der passenden MG HOFMANN DW PLUS Komponenten, bei der Prüfung des Reduktionsmaßes, bei der Planung von Kaminerhöhungen und bei allen Fragen rund um Befestigung, Zugverhältnisse und Systemauslegung.
