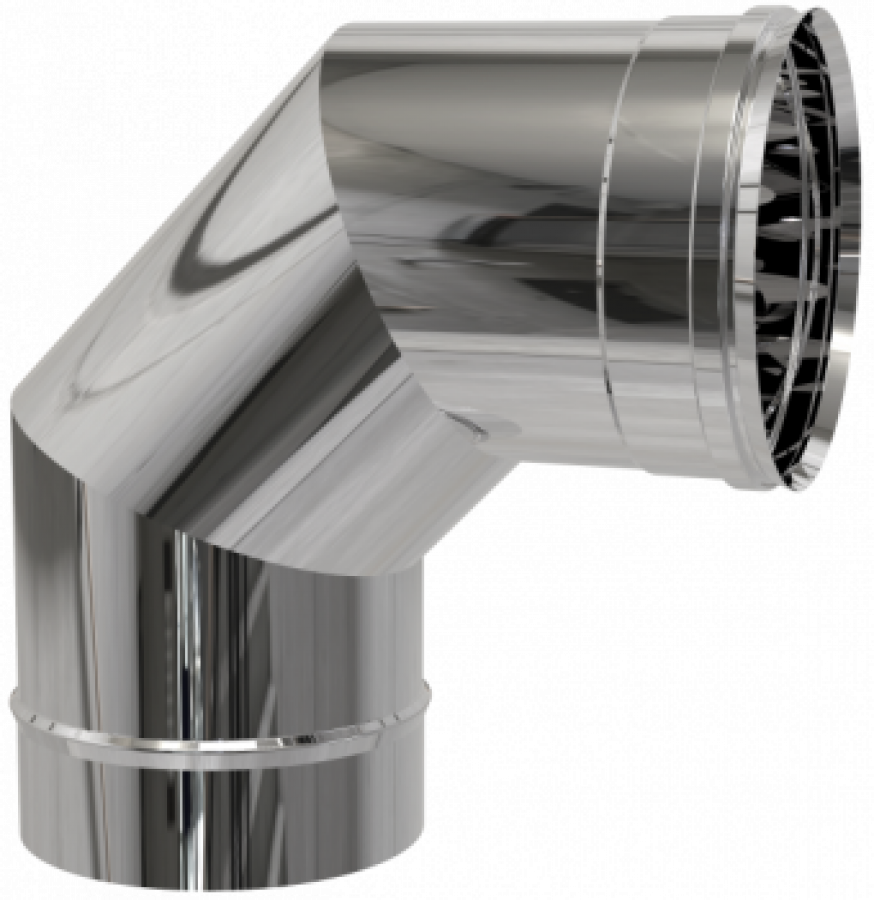

MG HOFMANN EW Einwand-Bogen 90° aus Edelstahl
Der MG HOFMANN EW Einwand-Bogen 90° ist ein hochwertiges Formteil für einwandige Edelstahlschornstein- und Abgasleitungen. Er ermöglicht eine exakte Richtungsänderung um 90 Grad und wird eingesetzt, wenn Abgas- oder Rauchrohre platzsparend und rechtwinklig umgelenkt werden müssen.
Rechtwinklige Umlenkung
Der 90°-Bogen eignet sich ideal für exakte rechtwinklige Richtungsänderungen bei begrenztem Platzangebot.
Für EW-Abgassysteme
Passend für einwandige MG HOFMANN Edelstahl-Abgas- und Rauchrohrsysteme im Innen- und Außenbereich.
Hitzefest & korrosionsfest
Edelstahl AISI 316L sorgt für hohe Temperaturbeständigkeit, Korrosionsresistenz und zuverlässige Funktion.
3 Gründe, warum dieser 90°-Bogen eine ideale Lösung für EW-Systeme ist
1) Exakte Umlenkung um 90°
Der MG HOFMANN EW Einwand-Bogen 90° ermöglicht eine exakte rechtwinklige Richtungsänderung im Leitungsverlauf. Er wird eingesetzt, wenn Abgas- oder Rauchrohre platzsparend geführt, kompakt umgelenkt oder an enge bauliche Gegebenheiten angepasst werden müssen.
- 90° Richtungsänderung für rechtwinklige Umlenkungen
- Ideal bei begrenztem Platzangebot
- Hochwertiges Formteil für kompakte Abgasführungen
2) Rostfreier Edelstahl AISI 316L
Gefertigt aus rostfreiem Edelstahl AISI 316L bietet der Bogen eine ausgezeichnete Korrosionsresistenz und hohe Materialqualität. Die Temperaturbeständigkeit bis 600 °C macht ihn zu einer zuverlässigen Komponente für anspruchsvolle einwandige Abgas- und Rauchrohrsysteme.
- Edelstahl AISI 316L für hohe Korrosionsresistenz
- Betriebstemperatur bis 600 °C
- Langlebig, hitzebeständig und robust
3) Präzise Verarbeitung für sichere Funktion
Die präzise Verarbeitung sorgt für gleichmäßige Strömungseigenschaften und eine sichere Integration in einwandige Abgassysteme. Der 90°-Bogen lässt sich systemgerecht mit weiteren MG HOFMANN EW-Komponenten kombinieren und unterstützt eine kompakte, fachgerechte Abgasführung.
- Gleichmäßige Strömungseigenschaften
- Sichere Integration in MG HOFMANN EW-Systeme
- Passend für Edelstahl-Abgas- und Rauchrohrsysteme
Tipp: Der 90°-Bogen sollte passend zum Durchmesser, zur Leitungsführung, zur Wandstärke und zur jeweiligen Feuerstätte gewählt werden. Vor der Montage sind Systemkompatibilität, Abgasführung, Temperaturklasse, Reinigungsmöglichkeit und die Vorgaben von Fachbetrieb bzw. Schornsteinfeger zu prüfen.
Technische Daten – MG HOFMANN EW Einwand-Bogen 90°
| Merkmal | Spezifikation |
|---|---|
| Produktart | Einwandiger Edelstahlbogen / Formteil |
| System | Einwandiges Edelstahl-Abgassystem (EW) |
| Winkel | 90° |
| Material | Edelstahl AISI 316L |
| Wandstärke | Bis Ø 200 mm: 0,50 mm / ab Ø 250 mm: 0,60 mm |
| Betriebstemperatur | Bis 600 °C |
| Funktion | Exakte rechtwinklige Richtungsänderung bzw. kompakte Leitungsumlenkung |
| Einsatzbereich | Einwandige Abgas- und Rauchrohrsysteme im Innen- und Außenbereich |
Hinweis: Durchmesser, Wandstärke, Temperaturanforderung, Abgasführung, Verbindungsart, Reinigungszugang und Systemzulassung müssen passend zur jeweiligen Abgasanlage und den örtlichen Anforderungen geprüft werden.
Typische Anwendungen
- Exakte rechtwinklige Richtungsänderung bei einwandigen Edelstahl-Abgassystemen
- Platzsparende Umlenkung von Abgas- und Rauchrohren
- Kompakte Leitungsführung bei begrenztem Platzangebot
- Anpassung an bauliche Gegebenheiten im Innen- und Außenbereich
- Systemgerechte Verbindung mit weiteren MG HOFMANN EW-Komponenten
Qualität & Systemmontage
Der MG HOFMANN EW Einwand-Bogen 90° steht für präzise Verarbeitung, hohe thermische Belastbarkeit und zuverlässige Funktion. Er ist die ideale Lösung, wenn ein einwandiges Edelstahl-Abgassystem mit einer kompakten und rechtwinkligen Richtungsänderung fachgerecht, langlebig und systemkompatibel ausgeführt werden soll.
FAQ – kurz beantwortet
Wofür wird der MG HOFMANN EW Einwand-Bogen 90° eingesetzt?
Er wird eingesetzt, um bei einwandigen Edelstahl-Abgas- oder Rauchrohrleitungen eine exakte rechtwinklige Richtungsänderung um 90° herzustellen.
Wann ist ein 90°-Bogen sinnvoll?
Ein 90°-Bogen ist sinnvoll, wenn Abgas- oder Rauchrohre platzsparend, kompakt und rechtwinklig umgelenkt werden müssen.
Für welche Systeme ist der Bogen geeignet?
Der Bogen ist für einwandige MG HOFMANN EW Abgassysteme sowie passende einwandige Edelstahl-Abgas- und Rauchrohrsysteme vorgesehen.
Aus welchem Material besteht der Einwand-Bogen?
Der Bogen besteht aus rostfreiem Edelstahl AISI 316L und ist dadurch korrosionsfest, hitzebeständig und langlebig.
Bis zu welcher Temperatur ist der Bogen geeignet?
Der MG HOFMANN EW Einwand-Bogen 90° ist für Betriebstemperaturen bis 600 °C geeignet.
Welche Wandstärke hat der Edelstahlbogen?
Die Wandstärke beträgt bis Ø 200 mm 0,50 mm und ab Ø 250 mm 0,60 mm.
Technische Beratung & Planung
Unser Fachteam unterstützt Sie bei der Auswahl des passenden MG HOFMANN EW Einwand-Bogens für Ihre Abgasführung. Wir beraten Sie zu Durchmesser, Winkel, Materialausführung, Leitungsverlauf, Systemkompatibilität und fachgerechter Montage innerhalb einwandiger Edelstahl-Abgassysteme.
