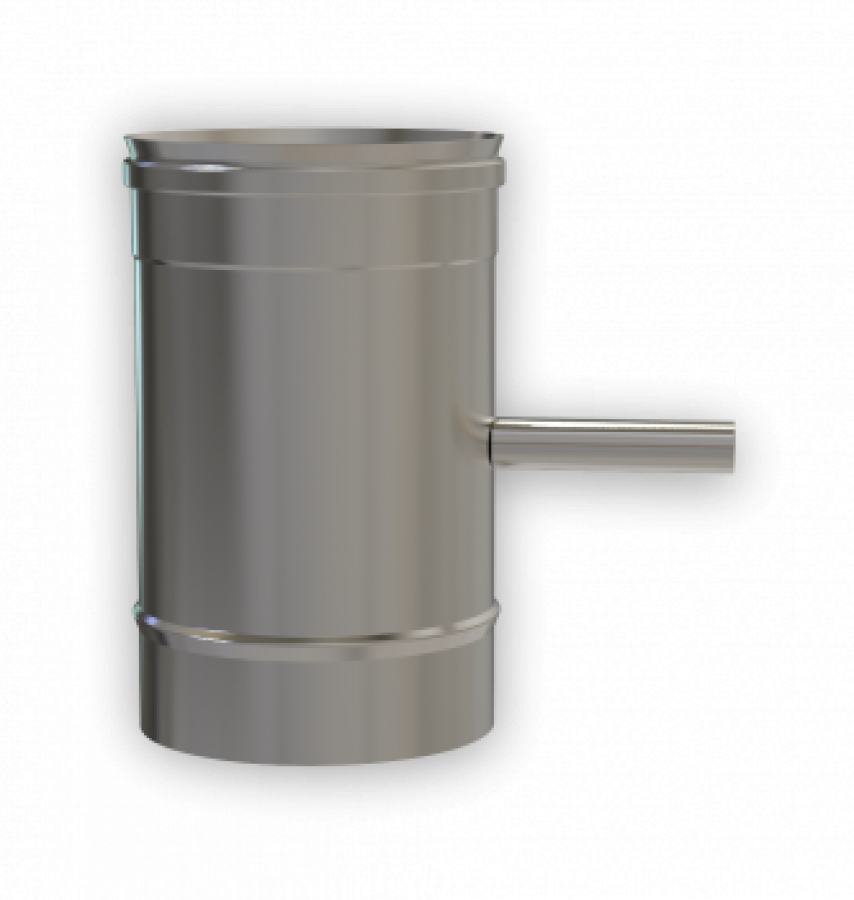

MG HOFMANN EW Längenelement mit Kondensatfalle – horizontaler Einbau
Das MG HOFMANN EW Längenelement mit integrierter Kondensatfalle für horizontalen Einbau ist ein spezialisiertes Rohrsegment für einwandige Edelstahlschornstein- und Abgassysteme. Es wurde für waagerechte Abgasführungen entwickelt und ermöglicht eine kontrollierte Ableitung von anfallendem Kondensat.
Kontrollierte Kondensatableitung
Die integrierte Kondensatfalle führt anfallendes Kondenswasser gezielt ab und reduziert Kondensatstau im horizontalen Rohrverlauf.
Für waagerechte Strecken
Das Bauteil ist für horizontalen Einbau konzipiert und eignet sich für waagerechte Abgasstrecken und Wanddurchführungen.
Korrosionsfest & hitzefest
Edelstahl AISI 316L sorgt für Korrosionsbeständigkeit, Temperaturfestigkeit bis 600 °C und lange Lebensdauer.
3 Gründe, warum dieses Längenelement mit Kondensatfalle die horizontale Abgasführung absichert
1) Integrierte Kondensatfalle für waagerechte Abgasstrecken
Das MG HOFMANN EW Längenelement mit Kondensatfalle für horizontalen Einbau wurde speziell für waagerechte Abgasführungen entwickelt. Die integrierte Kondensatfalle unterstützt eine kontrollierte Ableitung von Kondenswasser und hilft dabei, Kondensatansammlungen im Abgasrohr zu vermeiden.
- Integrierte Kondensatfalle für horizontale Abgasführung
- Für waagerechte Abgasstrecken und Wanddurchführungen
- Unterstützt eine trockene und betriebssichere Rohrführung
2) Seitliche Kondensatfalle mit Ablaufstutzen
Die seitlich integrierte Kondensatfalle mit Ablaufstutzen sorgt dafür, dass Kondenswasser gezielt abgeführt wird und sich nicht im Abgasrohr sammelt. Dadurch wird die horizontale Abgasführung funktional ergänzt und die Betriebssicherheit der Anlage unterstützt.
- Mit Ablaufstutzen zur Kondensatableitung
- Gezielte Abführung von anfallendem Kondenswasser
- Reduziert Kondensatstau bei horizontaler Rohrführung
3) Edelstahl AISI 316L für hohe Beständigkeit
Gefertigt aus Edelstahl AISI 316L ist das Bauteil korrosionsfest, langlebig und temperaturbeständig bis 600 °C. Dadurch eignet es sich für den dauerhaften Einsatz in Kamin-, Ofen- und Heizungsanlagen sowie für einwandige Edelstahl-Abgas- und Rauchrohrsysteme.
- Edelstahl AISI 316L für Korrosionsbeständigkeit
- Betriebstemperatur bis 600 °C
- Geeignet für Kamin-, Ofen- und Heiztechnik
Tipp: Das Längenelement mit Kondensatfalle ist für den horizontalen Einbau vorgesehen. Der Ablaufstutzen sollte fachgerecht positioniert und dauerhaft zugänglich bleiben, damit Kondensat kontrolliert abgeführt werden kann. Vor der Montage sind Durchmesser, Einbauart, Gefälle, Kondensatableitung, Temperaturklasse, Systemkompatibilität und die Vorgaben von Fachbetrieb bzw. Schornsteinfeger zu prüfen.
Technische Daten – MG HOFMANN EW Längenelement mit Kondensatfalle
| Merkmal | Spezifikation |
|---|---|
| Produktart | Längenelement mit Kondensatfalle |
| System | MG HOFMANN EW, einwandiges Edelstahl-Abgassystem |
| Länge | 250 mm |
| Einbauhöhe | Ca. 200 mm |
| Einbauart | Horizontal |
| Ausstattung | Seitlich integrierte Kondensatfalle mit Ablaufstutzen |
| Material | Edelstahl AISI 316L |
| Wandstärke | Bis Ø 200 mm: 0,50 mm / ab Ø 250 mm: 0,60 mm |
| Betriebstemperatur | Bis 600 °C |
| Funktion | Kontrollierte Kondensatableitung bei waagerechten Abgasführungen |
| Einsatzbereich | Einwandige Abgas- und Rauchrohrsysteme, waagerechte Abgasstrecken und Wanddurchführungen |
Hinweis: Durchmesser, Einbauhöhe, horizontale Einbaulage, Kondensatableitung, Wandstärke, Temperaturanforderung, Verbindungsart und Systemzulassung müssen passend zur jeweiligen Abgasanlage und den örtlichen Anforderungen geprüft werden.
Typische Anwendungen
- Kontrollierte Kondensatableitung bei einwandigen Edelstahl-Abgassystemen
- Horizontale Abgasführungen und waagerechte Rohrstrecken
- Wanddurchführungen und platzsparende Abgasführungen
- Vermeidung von Kondensatansammlungen im horizontalen Rohrverlauf
- Systemgerechte Verbindung mit weiteren MG HOFMANN EW-Komponenten
- Einsatz bei Kamin-, Ofen- und Heizungsanlagen nach fachgerechter Prüfung
Funktion & Betriebssicherheit
Das MG HOFMANN EW Längenelement mit Kondensatfalle für horizontalen Einbau gewährleistet eine sichere Kondensatableitung, trockene Abgasführung und hohe Betriebssicherheit. Die Kombination aus seitlicher Kondensatfalle, Ablaufstutzen und langlebiger Edelstahl-Ausführung macht es zu einem essenziellen Bauteil für professionell geplante einwandige Edelstahlschornstein- und Abgassysteme.
FAQ – kurz beantwortet
Wofür wird das MG HOFMANN EW Längenelement mit Kondensatfalle eingesetzt?
Es wird zur kontrollierten Kondensatableitung bei waagerechten Abgasführungen in einwandigen Edelstahl-Abgas- und Rauchrohrsystemen eingesetzt.
Für welche Einbauart ist dieses Bauteil vorgesehen?
Das Längenelement mit Kondensatfalle ist für den horizontalen Einbau vorgesehen.
Welchen Vorteil bietet der Ablaufstutzen?
Der Ablaufstutzen ermöglicht die gezielte Abführung von Kondenswasser, damit sich Kondensat nicht im horizontalen Abgasrohr sammelt.
Welche Länge und Einbauhöhe hat das Bauteil?
Die Länge beträgt 250 mm, die Einbauhöhe liegt bei ca. 200 mm.
Aus welchem Material besteht das Längenelement?
Das Bauteil besteht aus Edelstahl AISI 316L und ist dadurch korrosionsfest, hitzebeständig und langlebig.
Bis zu welcher Temperatur ist das Bauteil geeignet?
Das MG HOFMANN EW Längenelement mit Kondensatfalle ist für Betriebstemperaturen bis 600 °C geeignet.
Worauf ist bei der Montage zu achten?
Der horizontale Einbau, die fachgerechte Kondensatableitung, die Zugänglichkeit des Ablaufstutzens sowie Systemkompatibilität, Durchmesser und Temperaturklasse müssen geprüft werden.
Technische Beratung & Planung
Unser Fachteam unterstützt Sie bei der Auswahl des passenden MG HOFMANN EW Längenelements mit Kondensatfalle für Ihre Abgasführung. Wir beraten Sie zu Durchmesser, horizontaler Einbaulage, Kondensatableitung, Ablaufstutzen, Materialausführung, Systemkompatibilität und fachgerechter Integration in einwandige Edelstahl-Abgassysteme.
